# Aansluiten

## **USB adapter**

Sluit een 5V USB adapter aan op de usb micro aansluiting aan de zijkant van de dongle door middel van een USB micro kabel.<br>

{% hint style="info" %}
**Elke adapter is prima**

De USB adapter mag een oude smartphone of tablet adapter zijn of een usb aansluiting die voorhanden is in de meterkast (bv van een NAS/Router). Bijna alle adapters voldoen.
{% endhint %}

## Sensor plaatsen

Het waterverbruik wordt gemeten door de omwentelingen te tellen van het liter wieltje in de watermeter. Dit wieltje dient een metalen vlakje je te hebben zodat de sensor bij het langskomen deze kan detecteren .

Het is zaak om de sensor recht boven deze wijzer te plaatsen zonder dat er lucht/plakband tussen de sensor en de wijzer zit. Gat er tussen dan zo klein mogelijk. Ook dient de sensor zo te zitten dat deze 1 keer per omwenteling een signaal opneemt. Dit kan je aan de sensor zien doordat het rode lampje gaat branden. Sensor zit normaal gesproken recht boven deze wijzer maar dan iets verschoven van het midden van deze wijzer.&#x20;

Er zijn twee typen sensoren verkrijgbaar. Een platte (geel/oranje) en langwerpige (pen). De pensensor wordt gebruikt voor watermeters waarbij het kijkglas boven het literwieltje niet geheel vlak is.

{% hint style="info" %}
Zet de kraan een beetje open om te checken of de sensor goed zit.\
monteer de sensor met het kruis / rode ledje naar de watermeter
{% endhint %}

### **Platte sensor plaatsen**

Maak de sensor vast met meegeleverde klittenband of met de sensor beugel, zie onderstaande montage wijze. Let op dat de sensor iets verschoven zit van het midden van het wieltje. Lastig te zien met de sensor er op.

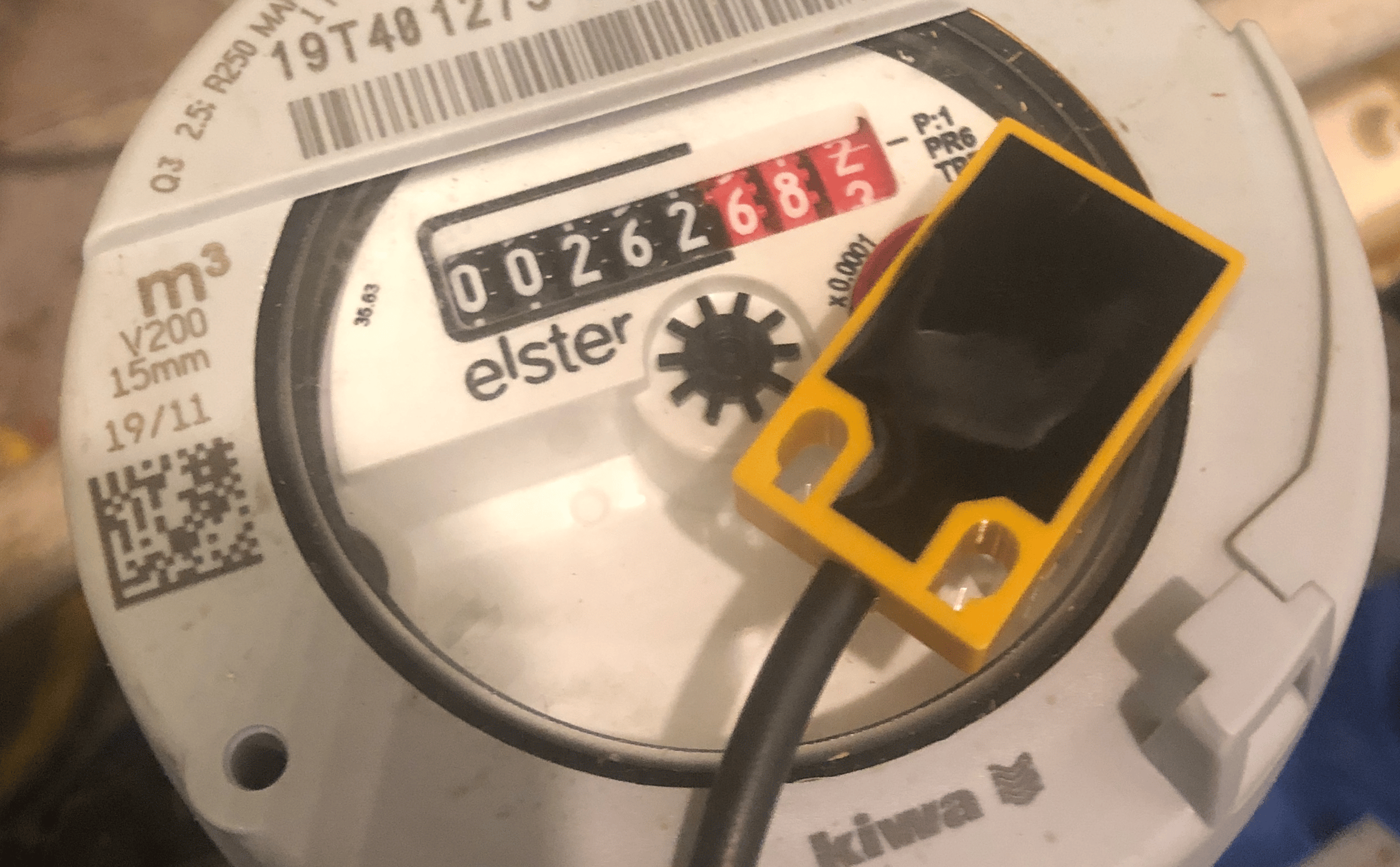

<figure><img src="https://github.com/mhendriks/esphome-p1/raw/main/manuals/Waterlezer/afb/montage_sensor.png" alt=""><figcaption><p>Sensor zonder beugel op een eslter meter.</p></figcaption></figure>

<figure><img src="/files/8CamyzFbkwlLxMn6Yejk" alt=""><figcaption><p>sensus 620 met beugel (dank Dick)</p></figcaption></figure>

* bevestigingsbeugel op nokjes van de meter plaatsen&#x20;
* de beugel moet naar binnen wijzen, sensor naar buiten met ledje naar beneden
* de sensor past  precies in de beugel

{% hint style="info" %}
Enkele gebruikers vinden het met Ducttape vastzetten van de sensor prettiger en steviger dan met klittenband of beugel.&#x20;
{% endhint %}

### Lange/pen sensor plaatsen

Voor de pen sensor is een aparte beugel meegeleverd. De sensor dient eerst in de beugel te worden geschroefd. Doe dit zo dat het blauwe uiteinde vlak op het kijkvenster komt te zitten. Plaats dan beugel en sensor op het venster en zet deze vast met elastiek.&#x20;

Foto hieronder is een Elster meter waar een pensensor niet nodig is maar het kan wel. montage wijze is gelijk aan de andere watermeters.

{% hint style="info" %}
Sluit de dongle aan op de usb adapter voor het plaatsen van de beugel/sensor. Op deze manier kan de positie van de sensor beter worden bepaald (rode led licht op zodra deze detecteerd.&#x20;
{% endhint %}

<figure><img src="/files/85mwpqd77dU58DiiTK3U" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/qBdlTPHG2t5kQrBCRplW" alt=""><figcaption><p>sensor iets verschoven uit het midden van het wieltje</p></figcaption></figure>


---
