Flashen
Voor de liefhebbers

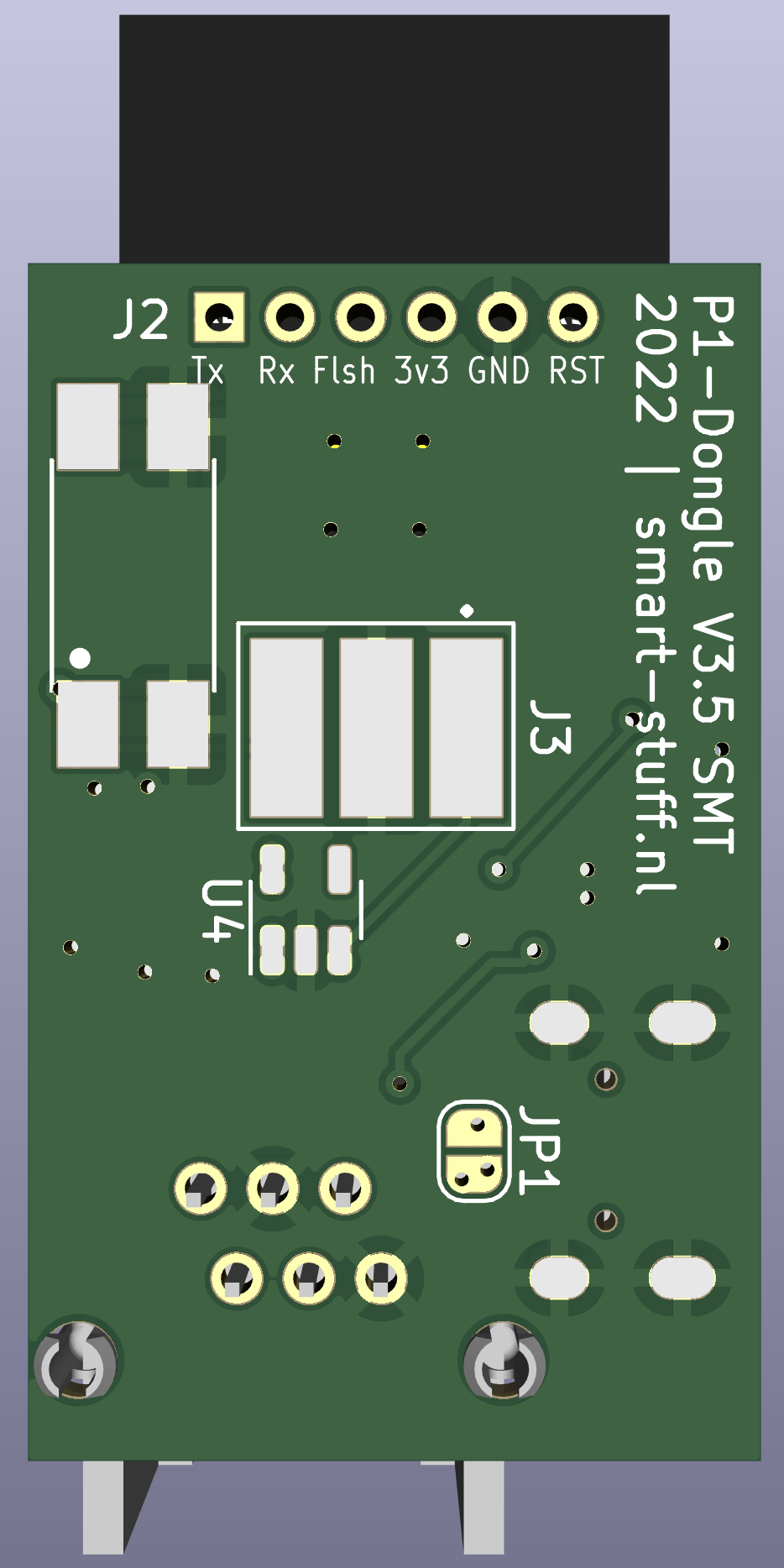

Voor het flashen heeft u een USB - TTL adapter nodig. Op J2 (onderkant) zitten de aansluitingen voor deze interface. De pinout van de v3.5 hardware is hieronder te zien
- 1.RX
- 2.TX
- 3.Flash = GND
- 4.3.3Volt
- 5.GND
- 6.Reset = GND
Door de Flash op GND te houden en kortstondig Reset tegen GND aan te houden zal de dongle in download modus komen.
