Het basisgebruik van de dongle wordt hieronder uitgelegd. Kijk bij "geavanceerd" om het maximale uit de dongle te halen.
De navigatie van de dongle bestaat uit meerdere delen:
menubalk bovenaan
tijdsaanduiding (komt uit de slimme meter) rechtsboven
het dashboard met meerdere gegevens. Elk onderdeel wordt hier onder uitgelegd.
wachtindicatie (spinner) als in het midden van het scherm. Nieuwe gegevens worden gehaald van de dongle.
rechtsonder de firmware versie van de dongle
Menubalk
In de menu zijn de volgende opties opgenomen
klik op het home icoon om bij het dashboard uit te komen
Geeft de actuele en historische gegevens van de afgelopen 3 dagen weer in diverse "tegels"
Actuele informatie uit slimme meter en eventueel gas en water.
De verbruikscijfers weergegeven per dag/maand/jaar
Systeem info : informatie over de adapter zoals versie, capaciteit
Webpagina:
Telegram : ruwe data uit de slimme meter
All Fields : alle slimme meter data
APIDocs : informatie over de mogelijkheid om de gegevens op afstand te kunnen uitlezen
systeeminstellingen
maandstanden handmatig invoeren
reset & update menu
datum en tijd uit de slimme meter. Kan tot 10 seconden afwijking in zitten in verband met snelheid van verversen
Dashboard

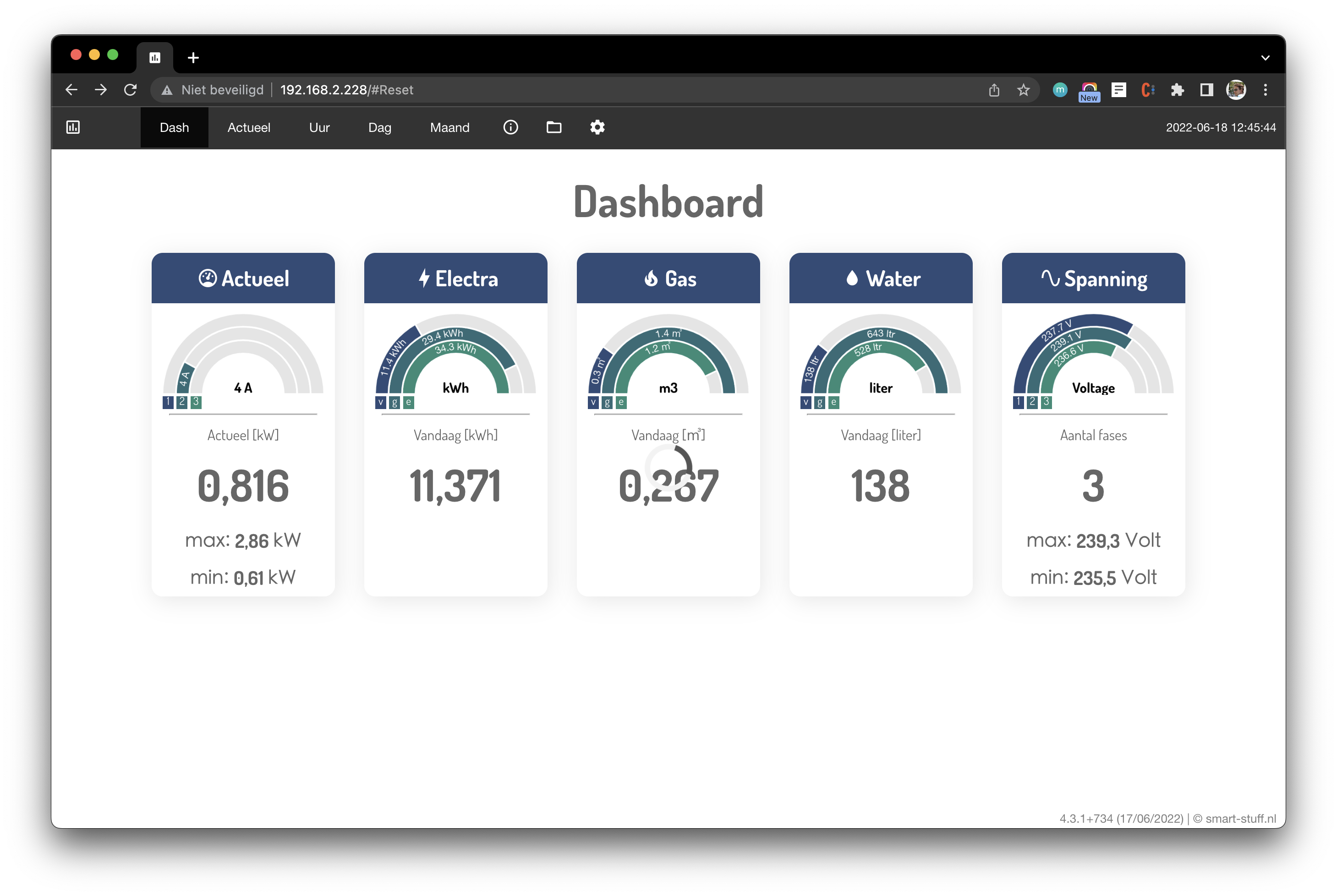

Het dashboard toont een combinatie van actuele en historische gegevens van maximaal 3 dagen. Het aantal onderdelen is afhankelijk van uw situatie. Als u bijvoorbeeld geen gasaansluiting heeft, ziet u hier ook geen gegevens over.
Sommige dashboard zaken zijn in te stellen. Zie Frontend instellingen in geavanceerd
Actueel (altijd zichtbaar)
Levert uw systeem terug dan is de kop groen, neemt u af dan wordt hij rood.
Wekt u zelf geen energie op dan zal de kop altijd blauw blijven
Bij slimme meter versie 4 en 5: Wanneer u meer dan 1 stroomfase heeft worden alle weergegeven
Per boog is het actuele stroomverbruik zichtbaar en onder in het totale
De verdeling van het stroom over de fases is via de bogen te zien (load balacing)
Onder Actueel [kW] is de actuele totale belasting/teruglevering te zien
Min/max zijn de minimale en maximale waardes gemeten voor de duur dat de webpagina getoond wordt.
Afname (altijd zichtbaar)
De boog toont de gegevens van vandaag, gisteren en eergisteren
Daaronder de afname van vandaag
Afname = wat afgenomen wordt van het net
Teruglevering (alleen bij systemen die terugleveren)
Boog zijn de gegevens van vandaag, gisteren en eergisteren
Daaronder de teruglevering van vandaag
Teruglevering = wat het netwerk heeft ontvangen van uw zelf opgewekte energie
Afname - Terug (alleen bij systemen die terugleveren)
Boog zijn de gegevens van vandaag, gisteren en eergisteren
Daaronder de afname - teruglevering van vandaag
Deze indicator geeft aan wat er afgenomen of teruggeleverd wordt per dag
Electra (alleen bij systemen die niet terugleveren)
Boog zijn de gegevens van vandaag, gisteren en eergisteren
Daaronder de afname van vandaag
Gas (afhankelijk van uw aansluiting)
Boog zijn de gegevens van vandaag, gisteren en eergisteren
Daaronder het gasverbruik van vandaag
Water (afhankelijk van de dongle)
Boog zijn de gegevens van vandaag, gisteren en eergisteren
Daaronder het waterverbruik van vandaag
Spanning (soms zichtbaar)
De boog toont de actuele gegevens van de spanning per fase.
Daaronder het aantal fases in uw systeem
Min en max waardes zijn de minimale en maximale spanning over alle fases heen zolang de browser actief is
Actueel

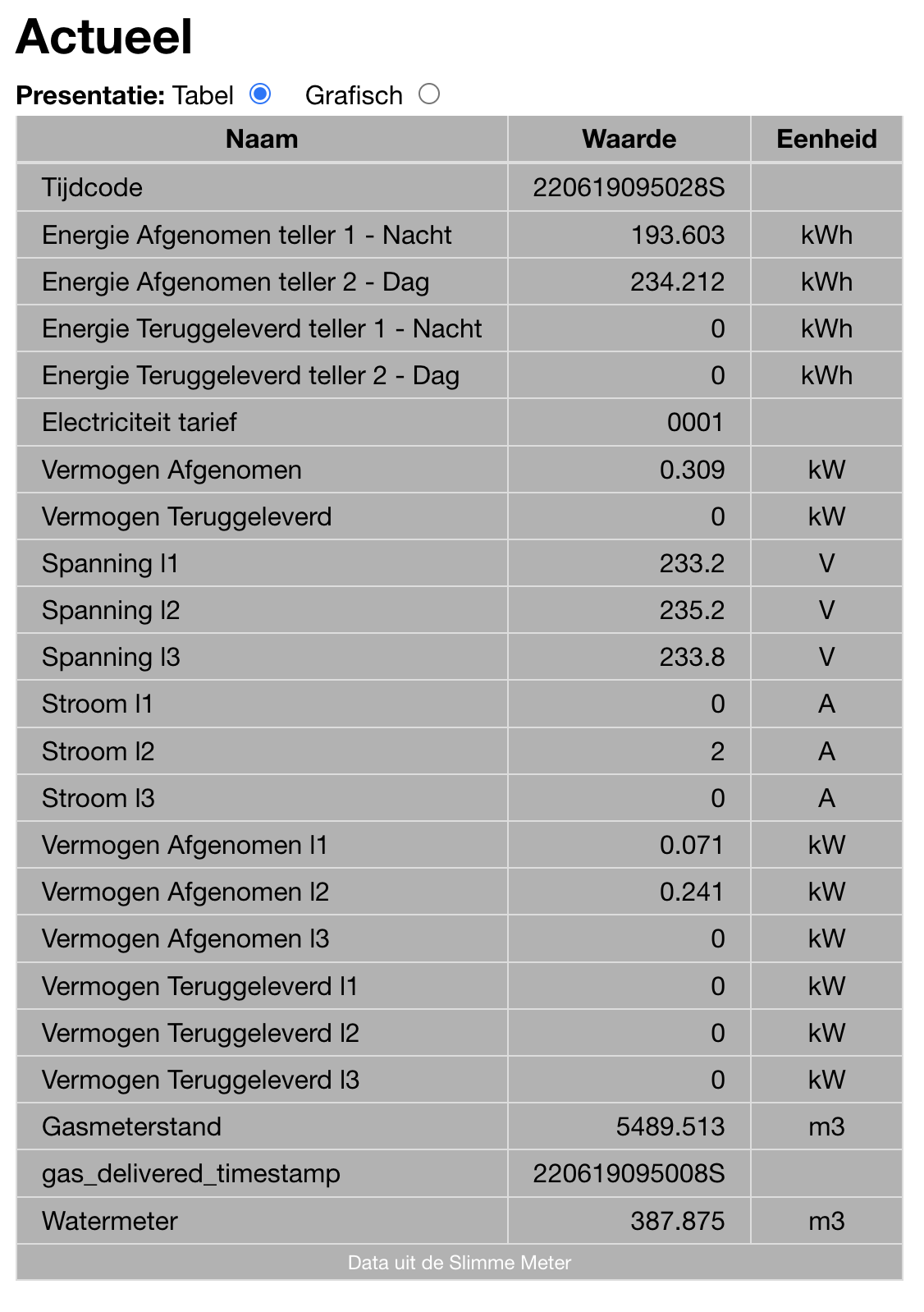

In het actueel scherm zijn alle huidige waardes te zien. Hieronder een voorbeeld.
In uw situatie kunnen er meer of minder gegevens staan afhankelijk van de hoeveelheid fases en andere voorzieningen.
Gegevens spreken redelijk voor zich.
Uur / Dag / Maand schermen

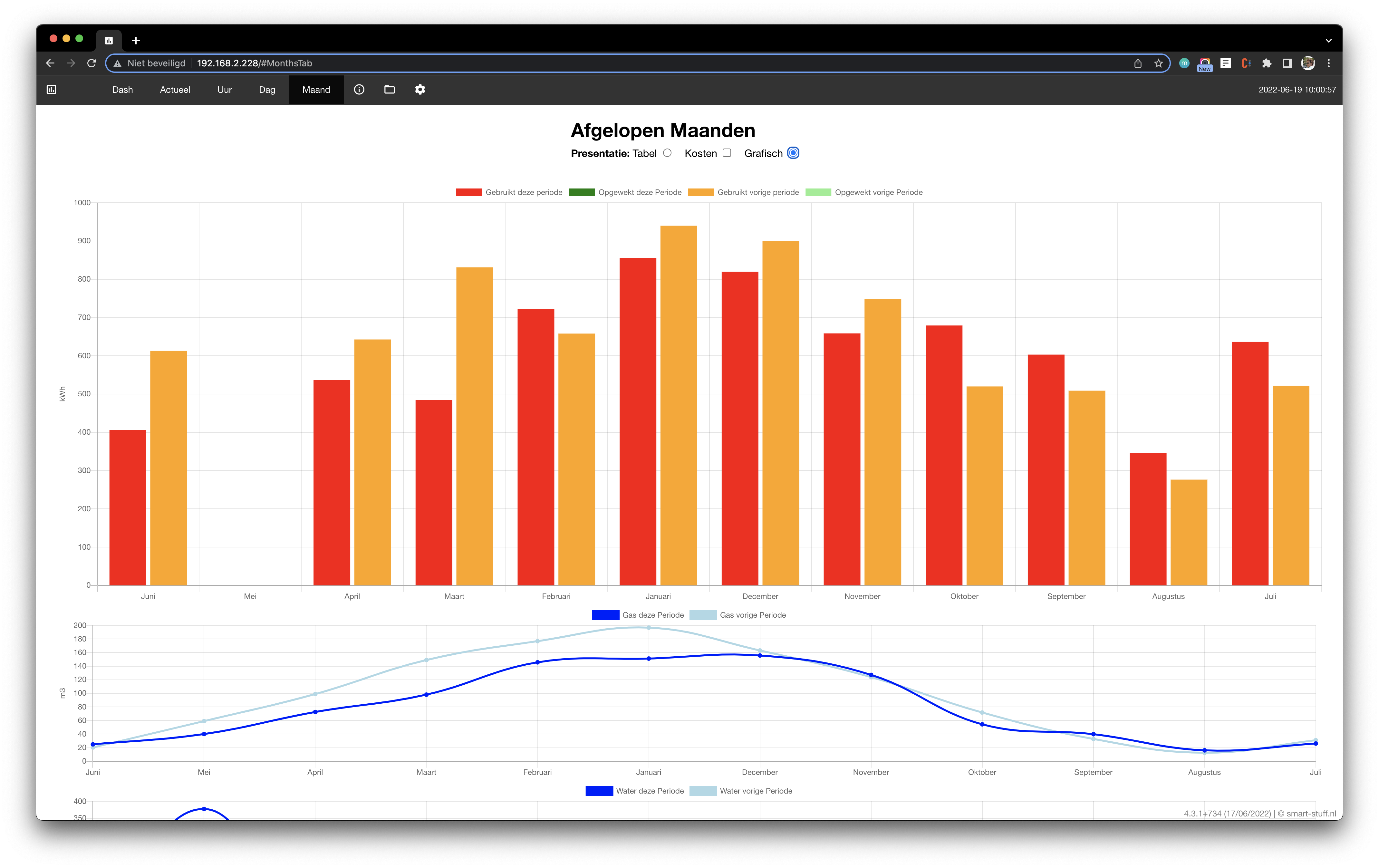

Voorbeeld hieronder is dagtabel te zien en maand grafiek.
Bedragen in de dongle zijn bij benadering en kunnen afwijken van de kosten die door de energieleverancier in rekening worden gebracht.
In de tabel is het verbruik per dag te zien met daarachter de kosten. Bij de maandtabel dienen de kosten zichtbaar gemaakt te worden middels een vinkje.
In de grafieken is het verloop per maand te zien door het jaar heen. De maanden worden vergeleken met de maand van het vorige jaar wanneer de dongle langer dan 13 maanden in bedrijf is.
In het voorbeeld ontbreekt 1 maand. Dat is de maand waarin de slimme meter gewisseld is en weer op 0 is begonnen. Wisselen van de slimme meter is nog geen voorziening voor.
Informatie
Informatie menu bestaat uit meerdere submenus. Hieronder per submenu de uitleg.
Systeeminformatie
in dit scherm zijn alle systeem gegevens te zien. Zijn er best wat;-)
Webpagina
Naast de instellingen in de dongle zijn er ook instellingen voor het tonen van de gegevens in de browser. Deze Frontend gegevens zijn zichtbaar in dit scherm. Aan te passen via Geavanceerd -> Frontend instellingen
Telegram
De slimme meter stuurt eens per x seconden een datapakket op. Dit heet een Telegram. De ruwe data zijn uit te lezen via dit scherm
Alle velden
Alle Telegram velden zijn in dit scherm te zien. Wanneer er geen informatie is voor een veld staat er een "-".
API Documentatie
Naast het inzicht van de webpagina's is de dongle data ook gemakkelijk te delen met andere systemen. Dit kan via MQTT (zie geavanceerd) of via een API. Op deze pagina worden de API's kort opgesomd en beknopt uitgelegd.
Folder (Bestandsbeheer)
De dongle slaat zijn configuratie gegevens en meter data op in bestanden. Deze bestanden worden weergegeven. Elk bestand kunt u downloaden en uploaden.
Ook is er een logfile aanwezig. De logfile slaat bijzonderheden (bv opstarten, fouten) op tijdens het gebruik van de app.
Settings
Het settingsmenu bestaat uit verschillende opties. namelijk:
Settings
Op dit scherm zijn de settings te vinden van de dongle. Deze zijn niet alleen leesbaar maar ook aan te passen. Wat is de betekenis van deze settings?
Hostname: naam van de dongle in het netwerk. De url verandert wanneer u de naam van de dongle aanpast.
Tarief + netwerkkosten: zijn de kosten per eenheid en per maand. Met deze gegevens wordt gerekend in de Uur/Dag/Maand overzichten. Pas deze aan op basis van je contract met je energie leverancier. Let op! de bedragen in de dongle kunnen afwijken van je echte nota en zijn daarom indicatief!
Telegram Lees Interval: eens per x seconde zal de dongle het telegram lezen. standaard is dit 2 seconden
index.html bestand: bestand wat aangeroepen wordt voor de homepage. U zou dus zelf een alternatief kunnen maken ;-) LET OP! nieuw index-pagina wordt actief na een reboot van de dongle.
Via het icoon kunt u diverse soorten informatie inzien. Namelijk:
Via het icoon komt u bij het bestandsbeheer. Hier zijn de configuratie, log en data bestanden te vinden. Tevens kunnen bestanden gedownload worden en nieuwe geupload.
Via het icoon kunt u diverse soorten informatie inzien en/of bewerken, namelijk:
