MQTT

Gegevens delen via MQTT

De dongle heeft de mogelijkheid om de gegevens te delen via MQTT. Hiervoor dient er wel het een en ander ingesteld te worden.

Instellen MQTT

Druk op de menu blak rechtsboven op het wieltje.

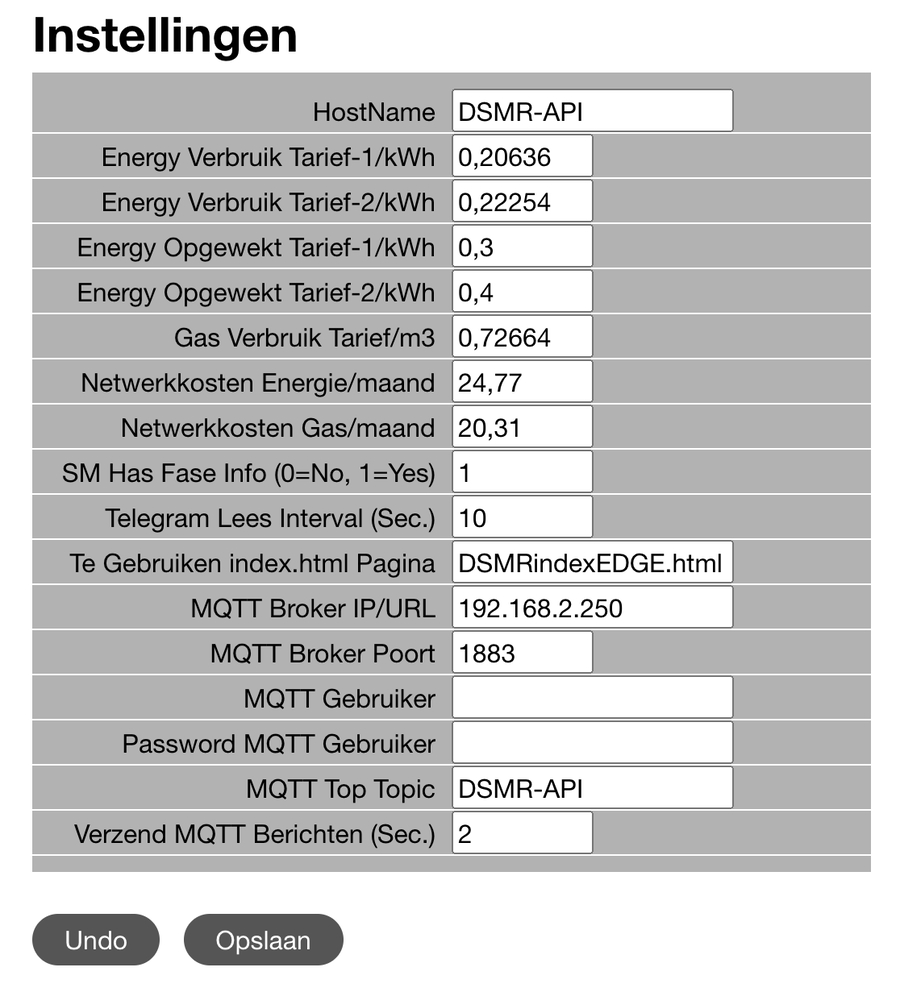

Het onderstaande settingsscherm wordt zichtbaar.

Voor het instellen van de MQTT koppeling zijn alleen de onderstaande gegevens van belang.

item	omschrijving	default
MQTT broker ip/url	ip-adres of hostname waarop de mqtt broker te bereiken is	<leeg>
MQTT over tls	maakt een tls beveiligde verbinding	false
MQTT broker port	poortnummer van de mqtt broker	1883
MQTT gebruiker	als u uw mqtt broker beveiligd heeft dient hier de username ingevuld te worden	<leeg>
MQTT gebruiker password	als u uw mqtt broker beveiligd heeft dient hier het password ingevuld te worden	<leeg>
MQTT top topic	De topic naam waarop de gegevens verzonden worden	P1-DONGLE-PRO
verzenden MQTT	frequentie waarmee de dongle de gegevens verstuurd. Eens per x seconde	0

Een MQTT bericht sneller sturen dan de update frequentie van de slimme meter is niet effectief. Zet bij versie 2/4 slimme meters het interval op 10 seconden of meer.

Gebruik geen / of \ in gebruikersnaam/wachtwoord velden

MQTT connectie

Vanaf versie 4.17.0 zal de dongle zal een MQTT verbinding opzetten zodra broker ip/url + port is gevuld en er een netwerkverbinding is ingesteld. Indien de Verzend MQTT Berichten (Sec.) op 0 staat zal er geen bericht worden gepubliceerd maar wordt de verbinding wel onderhouden. Op deze manier kan de dongle nog wel commando's ontvangen zonder dat er direct data wordt verzonden.

Wil je niet dat de dongle blijft proberen dan dient de broker ip/url leeg gemaakt te worden.

MQTT verborgen functies

Er zijn een aantal opties in de settingsfile die niet via de frontend kunnen worden aangepast. Hieronder het lijstje met beschrijving.

paramenter	omschrijving	default
"macid-topic": false	zet het mac-id achter het toptopic. = mac adres zonder :	false
"act-json-mqtt": false	maakt een mqtt bericht met topic all en stopt de actuele gegevens in de json payload	false
"mqtt-hide": false	verbergt de mqtt settings in het settingsscherm. Deze kunnen dan alleen via de settingsfile worden ingezien en aangepast	false

Home Assistant Auto Discover

De dongle heeft een voorziening waardoor Home Assistant automatisch de dongle kan detecteren. Na het instellen van de MQTT broker hoeft u hier in de dongle verder niets voor te doen.

Wilt u dit liever niet? Dan is dit uit te zetten in settingsfile door onderstaande op te nemen

"HAdiscovery": false

MQTT commands

De dongle zal op een aantal topics subscriben. Deze zijn:

<top topic>/reboot
<top topic>/update
<top topic>/interval
<top topic>/reconfig
<top topic>/ota-url
<top topic>/top-topic

reboot

De dongle zal een reboot uitvoeren

update

De payload dient het versienummer te bevatten. Bijvoorbeeld 4.15.14.

Dit versie nummer wordt gebruikt om de update routine uit te voeren.

interval

Hiermee kan het mqtt publish interval worden ingestel. De payload bevat het aantal seconden. Bijvoorbeeld 4.

ota-url

Hiermee kan de ota-url op afstand worden aangepast. De nieuwe url dient in de payload opgenomen te worden. bv:

ota.smart-stuff.nl/p1u/v5/

top-topic

Hiermee het top-topic op afstand worden aangepast.

reconfig

Met de reconfig kan broker url, port en username / password worden aangepast. De payload is in json formaat. Hieronder een voorbeeld.

{
    "broker": "url",
    "port": 1892,
    "user": "name",
    "pass": "word"
}

MQTT velden

Afhankelijk van uw voorzieningen worden de mqtt velden verzonden door de dongle. Heeft u bijvoorbeeld geen Gas dan zal dit niet verzonden worden. Etc.

Meest praktische is dan ook om na het instellen van de dongle een MQTT sniffer te gebruiken zoals MQTT Explorer (http://mqtt-explorer.com/). U ziet dan alle berichten langskomen. Dat is makkelijk met integratie.

Met MQTTExplorer kan je zien welke topics door de dongle worden verzonden.

Twee soorten data

Er zijn twee soorten data die verzonden worden, namelijk:

• static data deze data krijgen de retained flag mee. Deze data wordt eens per 10 minuten verzonden. Bijvoorbeeld ID van de slimme meter, ip-adres dongle, versienummer etc. Het is onnodig om deze telkens op te sturen.

• actuele data deze data wordt telkens verzonden

Berichten

Hieronder staan de verschillende mqtt berichten. Elk bericht is opgebouwd uit top-topic\topic en payload. Bv

P1-Dongle-pro\p1_version met payload 50. <-- slimme meter versie 5.0

LWT wordt tijdens start / reboot aangepast naar On of Off. Ook de LWT is retained. LWT staat voor Last Will Testament en geeft aan of de dongle actief is.

Afhankelijk van slimme meter versie en configuratie, bv: wel/geen energie opwekking, 1 of 3 fases etc, worden topics wel of niet verzonden.

topic	type	static
identification	/* String */	y
p1_version	/* String */	y
p1_version_be	/* String */	y
timestamp	/* String */
equipment_id	/* String */	y
energy_delivered_tariff1	/* FixedValue */
energy_delivered_tariff2	/* FixedValue */
energy_returned_tariff1	/* FixedValue */
energy_returned_tariff2	/* FixedValue */
electricity_tariff	/* String */
power_delivered	/* FixedValue */
power_returned	/* FixedValue */
message_short	/* String */
message_long	/* String */
voltage_l1	/* FixedValue */
voltage_l2	/* FixedValue */
voltage_l3	/* FixedValue */
current_l1	/* FixedValue */
current_l2	/* FixedValue */
current_l3	/* FixedValue */
power_delivered_l1	/* FixedValue */
power_delivered_l2	/* FixedValue */
power_delivered_l3	/* FixedValue */
power_returned_l1	/* FixedValue */
power_returned_l2	/* FixedValue */
power_returned_l3	/* FixedValue */
mbus1_device_type	/* uint16_t */	y
mbus1_equipment_id_tc	/* String */	y
mbus1_equipment_id_ntc	/* String */	y
mbus1_valve_position	/* uint8_t */
mbus1_delivered	/* TimestampedFixedValue */
mbus1_delivered_ntc	/* TimestampedFixedValue */
mbus1_delivered_dbl	/* TimestampedFixedValue */
mbus2_device_type	/* uint16_t */	y
mbus2_equipment_id_tc	/* String */	y
mbus2_equipment_id_ntc	/* String */	y
mbus2_valve_position	/* uint8_t */
mbus2_delivered	/* TimestampedFixedValue */
mbus2_delivered_ntc	/* TimestampedFixedValue */
mbus2_delivered_dbl	/* TimestampedFixedValue */
mbus3_device_type	/* uint16_t */	y
mbus3_equipment_id_tc	/* String */	y
mbus3_equipment_id_ntc	/* String */	y
mbus3_valve_position	/* uint8_t */
mbus3_delivered	/* TimestampedFixedValue */
mbus3_delivered_ntc	/* TimestampedFixedValue */
mbus3_delivered_dbl	/* TimestampedFixedValue */
mbus4_device_type	/* uint16_t */	y
mbus4_equipment_id_tc	/* String */	y
mbus4_equipment_id_ntc	/* String */	y
mbus4_valve_position	/* uint8_t */
mbus4_delivered	/* TimestampedFixedValue */
mbus4_delivered_ntc	/* TimestampedFixedValue */
mbus4_delivered_dbl	/* TimestampedFixedValue */
gas_delivered	/* FixedValue */
gas_delivered_timestamp	/* String */
water_delivered	/* FixedValue */
LWT	On or Off	y
